潤泰達02S404防水套管
- 品牌：???潤泰達
- 型號：???02S404

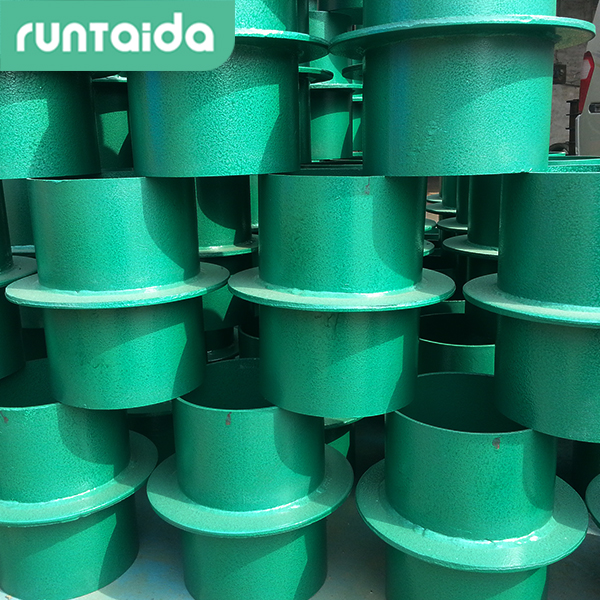

剛性防水套管
產品簡介：
S312型剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。安裝完畢后不允許變形。
剛性防水套管說明：
1、剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3、套管尺寸表內所列之材料重量為鋼套管（套管長度L值按200mm計算）及翼環之重量。鋼套管及翼環用A3材料制作，T42焊條焊接。
4、套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（D4）大200mm，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
5、防水套管處的混凝土墻厚，應不小于200mm，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（D4）大200mm。
6、剛性防水套管多用油麻、石棉水泥填充，填充后緊密搗實。
剛性防水套管安裝：
1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。
2、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。
3、鋼套管須與止水翼環周邊滿焊。
4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。
5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。
6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。
7、檢查所有承插口是否到位、牢固、密實。
8、管道安裝應按施工驗收規范設置支吊架。
9、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。
10、在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。
B型剛性防水套管尺寸重量表
|
DN |
D1 |
D2 |
D3 |
δ |
b |
k |
重量 |
|
|
鑄鐵管 |
球鑄鑄鐵管 |
|||||||
|
75 |
93 |
- |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
118 |
118 |
168 |
280 |
4.5 |
10 |
5 |
6.27 |
|
150 |
169 |
170 |
219 |
330 |
6 |
10 |
6 |
10.06 |
|
200 |
220 |
220 |
273 |
385 |
8 |
12 |
8 |
15.90 |
|
250 |
271.6 |
274 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
322.8 |
326 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
374 |
378 |
426 |
550 |
10 |
14 |
1O |
30.98 |
|
400 |
425.6 |
429 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
476.8 |
- |
530 |
650 |
10 |
14 |
10 |
37.85 |
|
500 |
528 |
532 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630.8 |
635 |
690 |
830 |
1O |
16 |
10 |
54.50 |
|
700 |
733 |
738 |
790 |
930 |
10 |
16 |
10 |
62.19 |
|
800 |
836 |
842 |
900 |
1040 |
10 |
16 |
10 |
70.65 |
|
900 |
939 |
945 |
1000 |
1140 |
10 |
16 |
10 |
78.34 |
|
1000 |
1041 |
1048 |
1100 |
1240 |
10 |
16 |
1O |
104.7 |
|
1100 |
1144 |
- |
1200 |
1340 |
12 |
20 |
12 |
114.1 |
|
1200 |
1246 |
1255 |
1310 |
1450 |
12 |
20 |
12 |
|
